產(chǎn)品介紹：

品名：鎢板，鎢片，鎢帶，鎢箔

牌號：W1

執(zhí)行標(biāo)準(zhǔn)：GB/T3875-03

平整度：0.1

公差：厚度公差≥±0.05

晶粒度：200-300目

表面粗糙度：Ra1.6最大

規(guī)格：

箔材：厚度0.085-0.1mm，寬度30-100mm，長度＜200mm

片材：厚度0.1-0.5mm，寬度50-200，長度300mm

板材：厚度0.5-10mm，寬度50-450mm，長度大于500mm

塊靶：厚度50-300mm，寬度50-300mm，長度大于50mm

工藝：熱軋開坯，中間退火，堿洗，剪切，成品退火而成，中厚板堿洗，矯平，磨光。

用途：難溶金屬鎢板主要應(yīng)用于制作溫度標(biāo)準(zhǔn)光源，鎢蒸發(fā)舟，電子管柵極，隔熱屏，高溫爐構(gòu)件，X射線管鎢靶材等。

付款方式：30%預(yù)付款，剩余70%發(fā)貨前付清

包裝方式：內(nèi)墊有塑料隔板的標(biāo)準(zhǔn)木箱包裝

發(fā)貨方式：快遞發(fā)送到客戶指定地點(diǎn)

如有特殊要求，雙方具體商定

鎢板軋制分類：

鎢板軋制可分熱軋，溫軋和冷軋，由于鎢板的變形抗力大，普通的軋輥不能完全滿足鎢板的軋制要求，應(yīng)使用特種材質(zhì)的軋輥，軋制時(shí)，軋輥要預(yù)熱，根據(jù)不同的軋制條件，預(yù)熱溫度為100—350℃，坯料的相對密度大于90%時(shí)才可以加工，坯料密度在92—94%時(shí)加工性能良好。熱軋的開坯溫度在1350—1500℃之間，開坯的變形工藝參數(shù)選擇不當(dāng)，坯料會產(chǎn)生分層，溫軋的開始溫度為1200℃，厚度為8毫米的熱軋板，經(jīng)溫軋可達(dá)0.5毫米。

鎢板性能：

鎢板與鉬板相比較，硬度高，熔點(diǎn)高，高溫性能好，缺點(diǎn)：可塑性差（很脆，就如玻璃，掉地上就碎。）鎢板軋制全程無冷軋，全程需加熱。必須軋制一次升一次溫度，及時(shí)修補(bǔ)軋制中的缺陷。鎢板的軋制尺寸也是很有限的，一般最大尺寸2nn能軋到500平方已經(jīng)很不錯(cuò)了，太薄的板子軋制的難度更大，因?yàn)殒u板很脆，在軋制的過程中很容易出現(xiàn)碎裂的現(xiàn)象，這就導(dǎo)致鎢板市場出現(xiàn)需求量大，供不應(yīng)求的狀態(tài)。

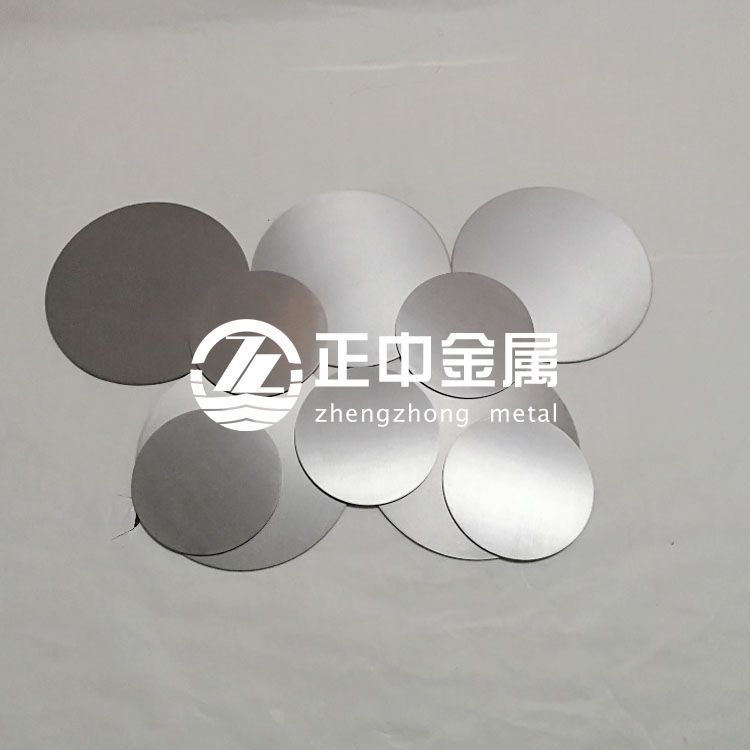

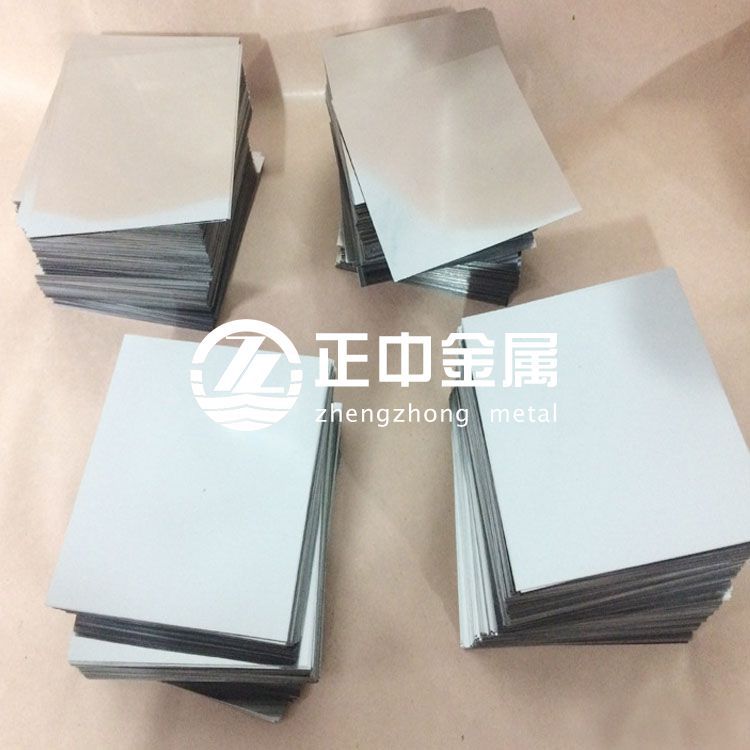

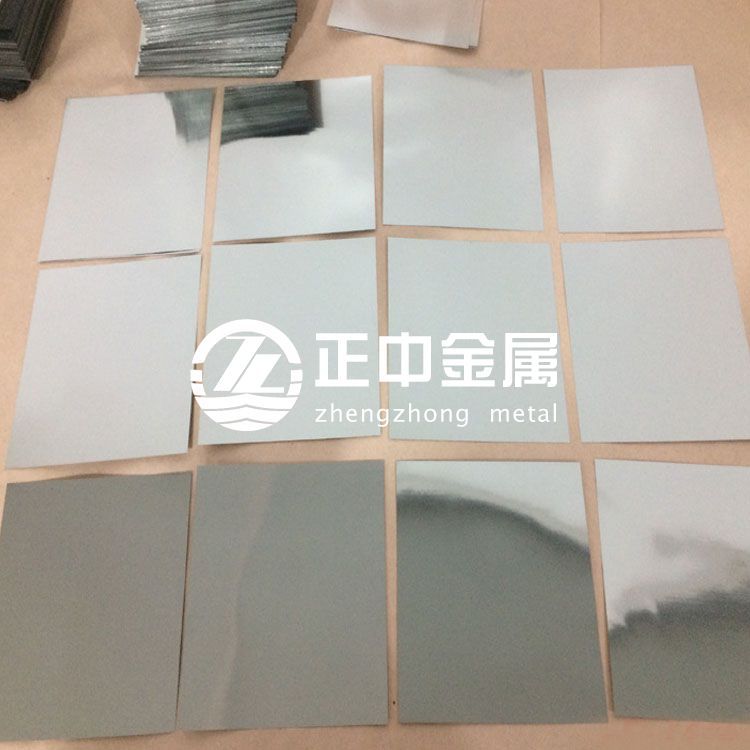

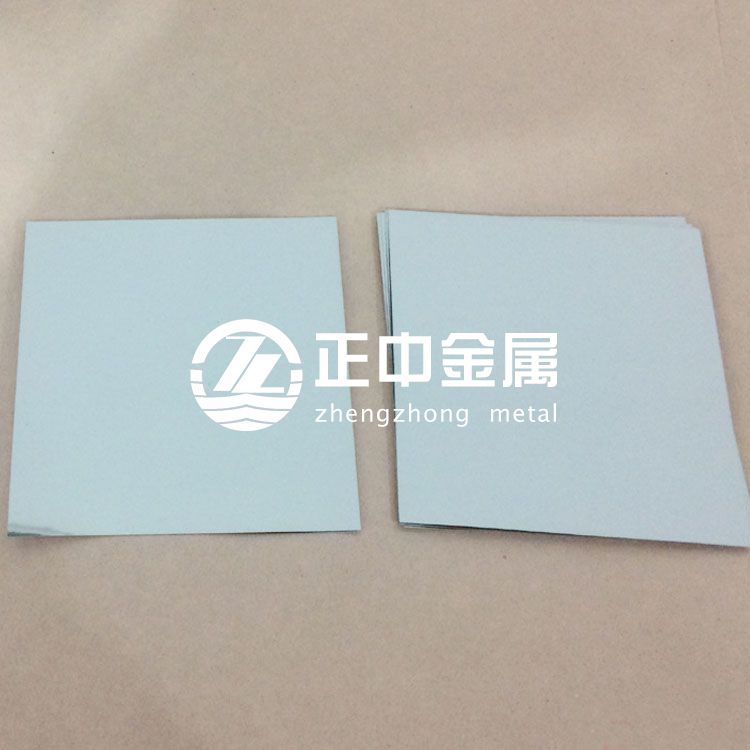

產(chǎn)品圖片:

寶雞正中有色金屬有限公司

銷售一部：王經(jīng)理  18992719832 0917-3370005

銷售二部：18700723109

傳   真：0917-3370005
